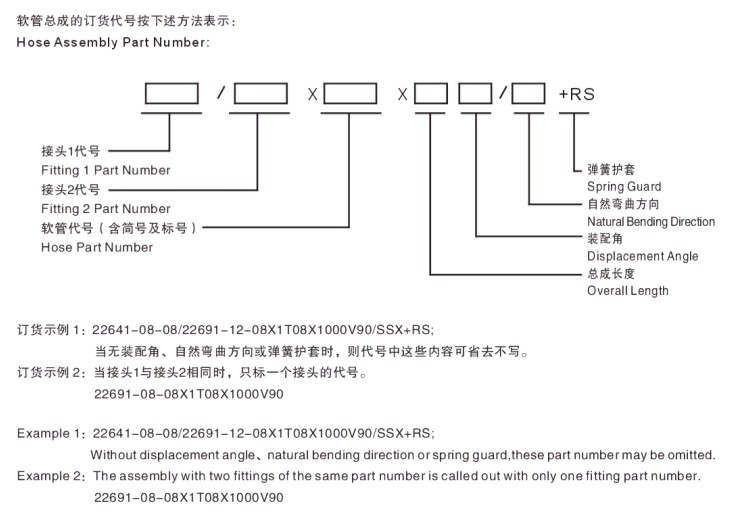

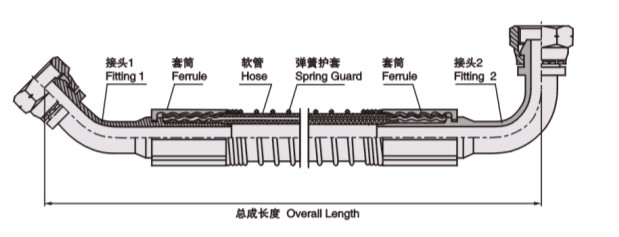

如何订购软管组件

如何测量装配

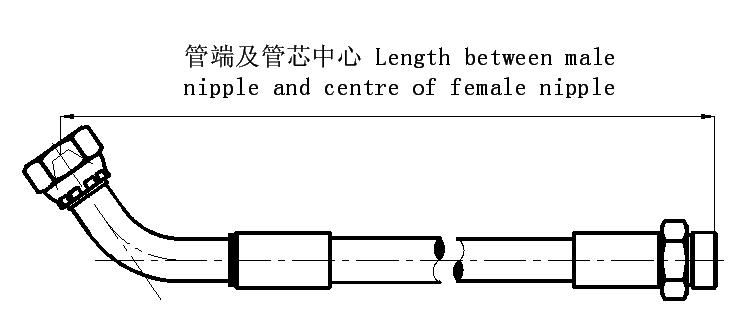

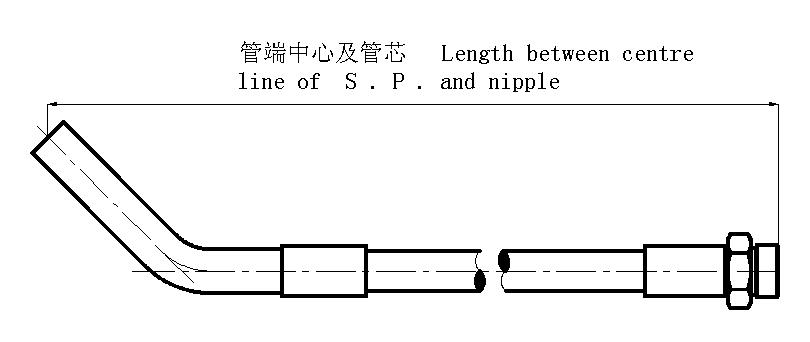

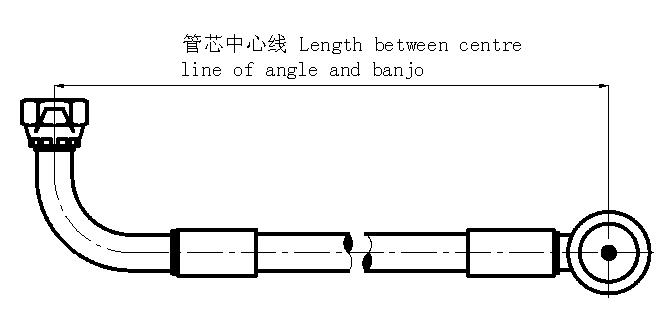

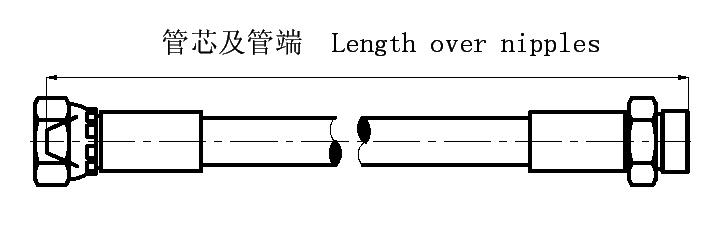

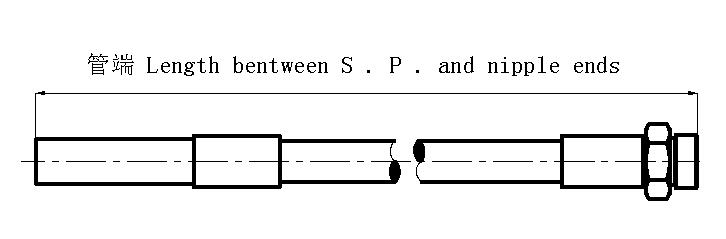

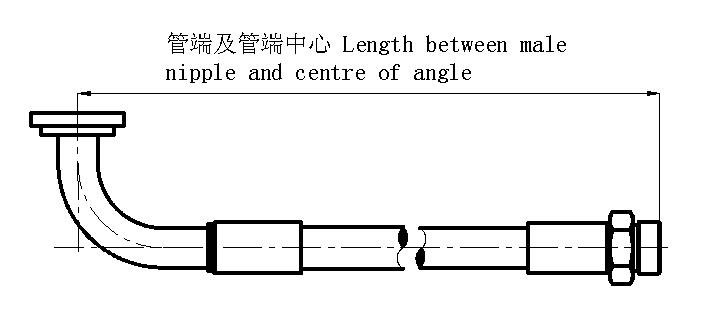

软管组件的总长度是以直通接头的密封面或弯头接头的中心线为基准测量的。如下所示。.

软管组件长度公差

软管组件长度	宽容
	软管 DN≤25	25<软管 DN≤50	软管 DN>50
装配长度<630	+7毫米 -3毫米	+12毫米 -4毫米	+25毫米 -6毫米
630< 装配长度≤1250	+12毫米 -4毫米	+20毫米 -6毫米
1250< 装配长度≤2500	+20毫米 -6毫米	+25毫米 -6毫米
2500< 装配长度≤8000	+1.5% -0.5%
装配长度>8000	+3% -1%

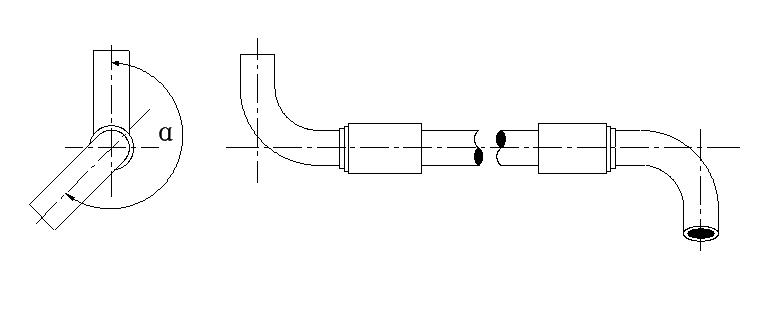

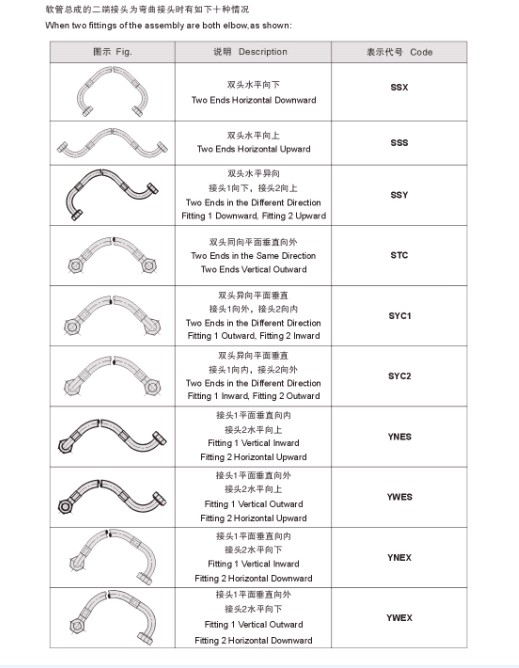

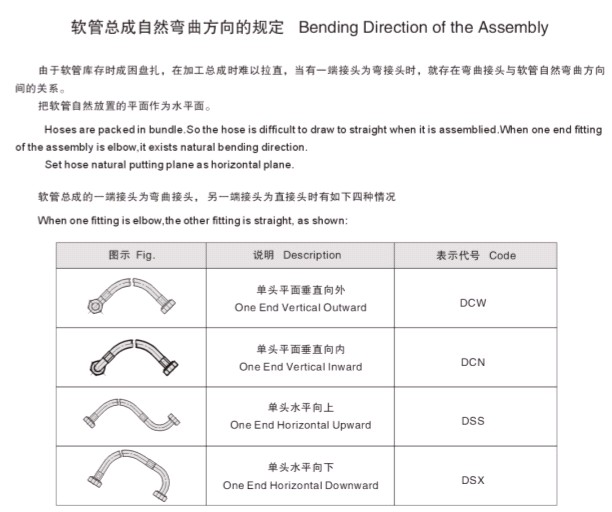

如何测量位移角

如图所示，将联轴器 1 的一端指向垂直位置，从联轴器 1 的中心线到联轴器 2 沿顺时针方向测量角度，测得的角度称为位移角，如角度为 225 度，位移角写成 v255。.
