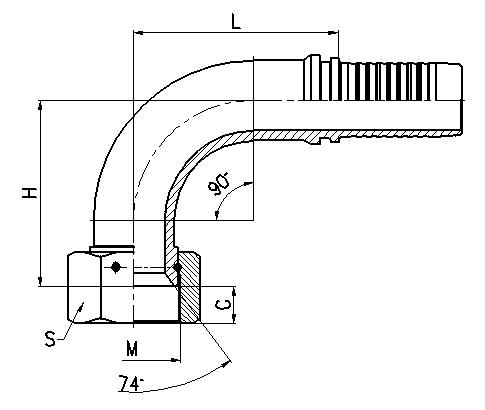

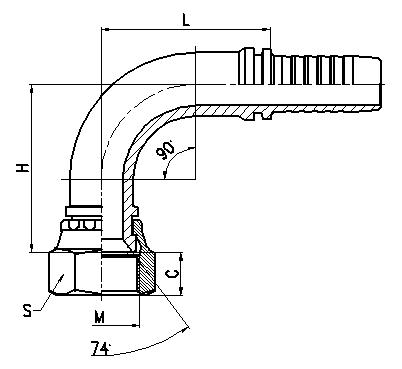

软管接头 REF.GBT 9065.3 20791
| 部件号. | 主题 M | 软管内径 | 尺寸 | ||||
| DN | DASH | H | C | S | L | ||
| 20791-14-04 | M14×1.5 | 6 | 04 | 26.5 | 8.5 | 19 | 27 |
| 20791-16-05 | M16×1.5 | 8 | 05 | 31.5 | 8 | 22 | 31 |
| 20791-18-06 | M18×1.5 | 10 | 06 | 36.5 | 10 | 24 | 34.5 |
| 20791-20-08 | M20×1.5 | 13 | 08 | 43.5 | 10 | 27 | 43 |
| 20791-22-08 | M22×1.5 | 13 | 08 | 44.5 | 10 | 27 | 43 |
| 20791-24-08 | M24×1.5 | 13 | 08 | 45 | 11 | 30 | 43 |
| 20791-27-10 | M27×1.5 | 16 | 10 | 52.5 | 11 | 32 | 51.5 |
| 20791-30-12 | M30×1.5 | 19 | 12 | 58.5 | 11 | 36 | 59 |
| 20791-33-12 | M33×2.0 | 19 | 12 | 58.5 | 13 | 41 | 59 |
| 20791-33-16 | M33×2.0 | 25 | 16 | 67.5 | 13 | 41 | 72 |
| 20791-36-16 | M36×2.0 | 25 | 16 | 68.5 | 14 | 41 | 72 |
| 20791-39-16 | M39×2.0 | 25 | 16 | 69 | 14 | 46 | 72 |
| 20791-42-20 | M42×2.0 | 32 | 20 | 82.5 | 15 | 50 | 89.5 |
| 20791-45-20W | M45×2.0 | 32 | 20 | 81 | 17 | 55 | 89.5 |
| 20791-52-24W | M52×2.0 | 38 | 24 | 98.5 | 17 | 60 | 105.5 |
| 注：1.适用于编织软管。 2.如果与螺旋软管一起使用，软管接头系列号为 20792-XX-XX。. | |||||||
