产品展示

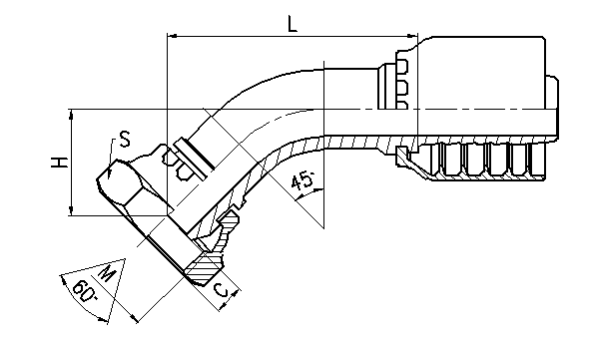

集成软管接头 REF.GBT 9065.1 20641-RW
| 部件号. | 主题 M | 软管内径 | 尺寸 | ||||
| DN | DASH | H | C | S | L | ||
| 20641-14-04RW | M14×1.5 | 6 | 04 | 16 | 5.5 | 19 | 36 |
| 20641-16-05RW | M16×1.5 | 8 | 05 | 18 | 5.5 | 22 | 40 |
| 20641-18-06RW | M18×1.5 | 10 | 06 | 20 | 5.5 | 24 | 44 |
| 20641-22-08RW | M22×1.5 | 13 | 08 | 25 | 6 | 27 | 54.5 |
| 20641-27-10DTRW | M27×1.5 | 16 | 10 | 27 | 6 | 32 | 62.5 |
| 20641-30-12DRW | M30×1.5 | 19 | 12 | 31.5 | 6 | 36 | 71 |
| 20641-30-12RW | M30×2.0 | 19 | 12 | 31.5 | 6 | 36 | 71 |
| 20641-36-12TRW | M36×2.0 | 19 | 12 | 30 | 6.5 | 41 | 69.5 |
| 20641-39-16TRW | M39×2.0 | 25 | 16 | 34 | 6.5 | 46 | 81.5 |
| 20641-45-20TRW | M45×2.0 | 32 | 20 | 38.5 | 8.5 | 55 | 97 |
| 20641-52-24TRW | M52×2.0 | 38 | 24 | 42 | 10 | 60 | 110 |
| 注：1.适用于编织软管。 2.如果与螺旋软管一起使用，软管接头系列号为 20642-XX-XXRW。. | |||||||
