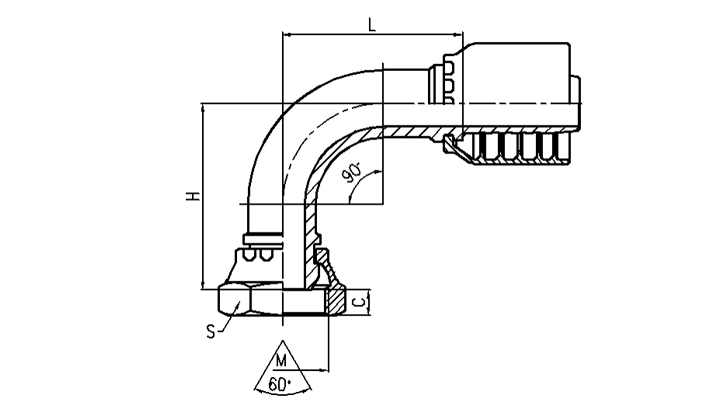

集成软管接头 REF.GBT 9065.1 20691-RW
| 部件号. | 主题 M | 软管内径 | 尺寸 | ||||
| DN | DASH | H | C | S | L | ||
| 20691-14-04RW | M14×1.5 | 6 | 04 | 29.5 | 5.5 | 19 | 27 |
| 20691-16-05RW | M16×1.5 | 8 | 05 | 34 | 5.5 | 22 | 31 |
| 20691-18-06RW | M18×1.5 | 10 | 06 | 39 | 5.5 | 24 | 34.5 |
| 20691-22-08RW | M22×1.5 | 13 | 08 | 48.5 | 6 | 27 | 43 |
| 20691-27-10DTRW | M27×1.5 | 16 | 10 | 53.5 | 6 | 32 | 51.5 |
| 20691-30-12DRW | M30×1.5 | 19 | 12 | 63.5 | 6 | 36 | 59 |
| 20691-30-12RW | M30×2.0 | 19 | 12 | 63.5 | 6 | 36 | 59 |
| 20691-36-12TRW | M36×2.0 | 19 | 12 | 61.5 | 6.5 | 41 | 59 |
| 20691-39-16TRW | M39×2.0 | 25 | 16 | 72.5 | 6.5 | 46 | 72 |
| 20691-45-20TRW | M45×2.0 | 32 | 20 | 85 | 8.5 | 55 | 89.5 |
| 20691-52-24TRW | M52×2.0 | 38 | 24 | 97.5 | 10 | 60 | 105.5 |
| 注：1.适用于编织软管。 2.如与螺旋软管一起使用，软管接头系列号为 20692-XX-XXRW。. | |||||||
