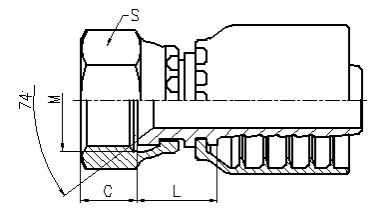

集成软管接头 REF.GBT 9065.1 20711-RW
| 部件号. | 主题 M | 软管内径 | 尺寸 | ||||
| DN | DASH | C | S | L | |||
| 20711-12-04RW | M12×1.5 | 6 | 04 | 10 | 17 | 14.5 | |
| 20711-14-04RW | M14×1.5 | 6 | 04 | 8.5 | 19 | 15.5 | |
| 20711-14-05RW | M14X1.5 | 8 | 05 | 8.5 | 19 | 15.5 | |
| 20711-14-06RW | M14X1.5 | 10 | 06 | 8.5 | 19 | 15.5 | |
| 20711-16-04RW | M16×1.5 | 6 | 04 | 8 | 22 | 16.5 | |
| 20711-16-05RW | M16×1.5 | 8 | 05 | 8 | 22 | 16.5 | |
| 20711-16-06RW | M16×1.5 | 10 | 06 | 8 | 22 | 16 | |
| 20711-18-05TRW | M18×1.5 | 8 | 05 | 10 | 22 | 16 | |
| 20711-18-06RW | M18×1.5 | 10 | 06 | 10 | 24 | 17.5 | |
| 20711-20-06TRW | M20×1.5 | 10 | 06 | 10 | 24 | 16 | |
| 20711-20-08RW | M20×1.5 | 13 | 08 | 10 | 27 | 18.5 | |
| 20711-22-06TRW | M22×1.5 | 10 | 06 | 10 | 27 | 16 | |
| 20711-22-08RW | M22×1.5 | 13 | 08 | 10 | 27 | 18.5 | |
| 20711-22-10RW | M22×1.5 | 16 | 10 | 10 | 27 | 19.5 | |
| 20711-24-08TRW | M24×1.5 | 13 | 08 | 11 | 30 | 16.5 | |
| 20711-27-08TRW | M27×1.5 | 13 | 08 | 11 | 32 | 18.5 | |
| 20711-27-10TRW | M27×1.5 | 16 | 10 | 11 | 32 | 19.5 | |
| 20711-27-12RW | M27×1.5 | 19 | 12 | 11 | 32 | 21.5 | |
| 20711-30-10TRW | M30×1.5 | 16 | 10 | 11 | 36 | 18.5 | |
| 20711-30-12RW | M30×1.5 | 19 | 12 | 11 | 36 | 21.5 | |
| 20711-33-10TRW | M33×2.0 | 16 | 10 | 13 | 41 | 20 | |
| 20711-33-12TRW | M33×2.0 | 19 | 12 | 13 | 41 | 20 | |
| 20711-36-12TRW | M36×2.0 | 19 | 12 | 14 | 41 | 20 | |
| 20711-36-16RW | M36×2.0 | 25 | 16 | 14 | 41 | 23 | |
| 20711-39-16TRW | M39×2.0 | 25 | 16 | 14 | 46 | 23.5 | |
| 20711-42-16TRW | M42×2.0 | 25 | 16 | 15 | 50 | 23.5 | |
| 20711-42-20RW | M42×2.0 | 32 | 20 | 15 | 50 | 26 | |
| 20711-45-20TRW | M45×2.0 | 32 | 20 | 15 | 55 | 25 | |
| 20711-52-24TRW | M52×2.0 | 38 | 24 | 17 | 60 | 25 | |
| 注：1.适用于编织软管。 2.如与螺旋软管一起使用，软管接头系列号为 20712-XX-XXRW。. | |||||||
